產品簡介

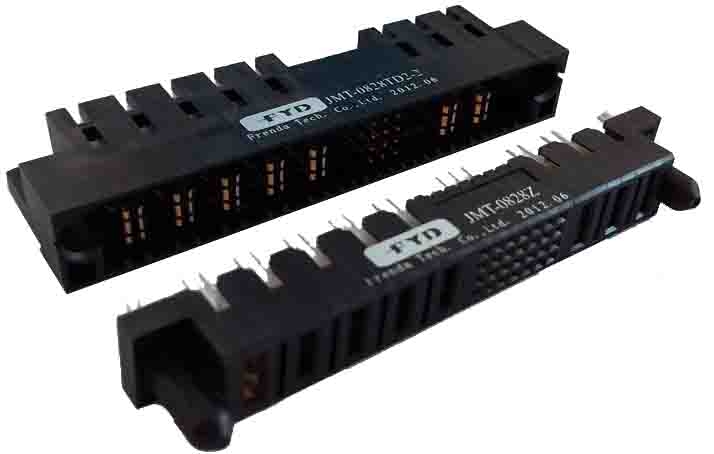

JMT系列電源連接器采用彈片式結構接觸件，具有集
成化、體積小，承載 電流大，插拔柔和、可肓插、可自身
導向、動態接觸可靠性高等特點。該系列產品可與FCI的
POWERBLADE系列、TYCO的MULTI-BEAM XI系列產品互換。
材料 插頭/插座殼體： 耐高溫尼龍，玻纖加強，V-0，黑色
電 源 接觸件： 高性能銅合金，局部鍍金或鍍?nèi)?/span>
信 號 接觸件： 磷青銅，局部鍍金或鍍?nèi)?/span>
PCB板 鎖片： 磷青銅，鍍錫
工作環境
工作溫度： -55～125℃(已包括40℃的溫升)
相對濕度： 95%（40℃時）
振 動： 20～500Hz,加速度490m/s2
沖 擊： 加速度490m/s2
接觸件信息代碼表
代碼 | 端接方式 | 焊腳 | 焊腳高度(±0.2mm) | 焊腳方向 | 鍍層厚度代碼 |
1 | 焊板式 | 180度 | 標準:3.5 | / | 0 |
2 | 焊板式 | 90度 | 標準:3.5 | 標準：LF（左） | 0 |
3 | 焊板式 | 90度 | 標準:3.5 | RG（右） | 0 |
4 | 魚眼壓入式 | 180度 | 標準 | / | 0 |
5 | 壓線式 | / | / | / | 0 |
6 | 插接端子式 | 180度 | / | 0 | |
0 | 焊板式 | 180度 | 標準:3.5 | / | 1 |
7 | 焊板式 | 90度 | 標準:3.5 | 標準：LF（左） | 1 |
8 | 焊板式 | 90度 | 標準:3.5 | RG（右） | 1 |
9 | 魚眼壓入式 | 180度 | 標準 | / | 1 |
A | 壓線式 | / | / | / | 1 |
關于產品的詳細信息，歡迎下載我司彩頁以方便您選型！
